Binagärlik aýnasynyň nokat barlaglary topar ölçenen häsiýeti, nusganyň ýagdaýyny we enjama ýetmezden öň kabul edilýän karary kesgitlese, has gowy netije berýär. JF-1A termiki taýdan berk we gyzgynlyk bilen berkidilen aýnanyň ýüzdäki dartgynlylygyny ölçemek üçin ulanylýar. JF-1A DSR usulyny ulanýar. Ölçeg aralygy 15 ~ 400 MPa.
Arhitektura-aýna işleýjisi üçin bu diňe daşky görnüşe ýa-da gurluşsyz nusga barlagyna daýanmagyň ýerine, göterilýän ýüz stres ölçegi bilen çydamlylyk meselesini derňemegiň amaly ýoluny döredýär. Bu her bir aýna gurluşyny awtomatiki laýyk getirmeýär: işleme, maksatly aralyk, geometriýa we alyjynyň kabul ediş usuly henizem synlama degişli.
JF-1A Binagärlik-Aýnanyň Nokatlaryny Barlamakda Şekil Berýän Faktlar
| Tassyklanan önüm fakty | Alyjynyň meýilnamasyna näme kömek edýär |
|---|---|
| Termiki taýdan berkidilen we gyzgynlyk bilen berkidilen aýna üçin ýüzleý stres ölçegleri | Barlag talaby üçin aýna bilen işleniş konteksti |
| DSR usuly | Satyn alyjynyň ölçeg ara alyp maslahatlaşmasyna laýyk gelmek üçin atlandyrylan usul |
| 15 ~ 400 MPa ölçeg aralygy | Alyjynyň maksady we kabul ediş esaslary bilen deňeşdirilmeli aralyk |
| Egriligiň radiusy 300 mm-den uly | Iş akymyny saýlamazdan öň çözülmeli egrilik meselesi |
| 3 MPa çözgüt | Alyjynyň talap edýän çözgütleriniň jikme-jikligi bilen birlikde göz öňünde tutulmaly önümiň jikme-jiklikleri |
| 0.6 kg guralyň agramy | Meýilleşdirilen nökte barlaglary üçin göçme gurallaryň göz öňünde tutulmagy |
Konfigurasiýa salgylanmasy

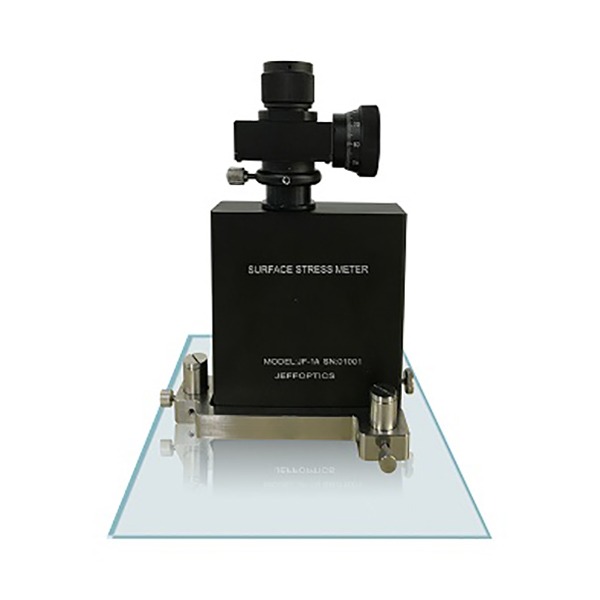

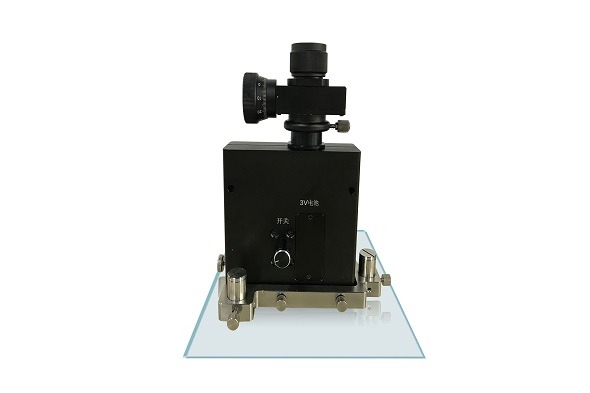

Bu makala JF-1A Aýna Ýüzüniň Gyssag Ölçeýjisi we 2026-njy ýylyň sentýabr aýynda tassyklanan önüm maglumatlary bilen baglanyşyklydyr. Bu umumy kabul ediş meýilnamasy däl-de, termal taýdan berkidilen we gyzgynlyk bilen berkidilen aýna üçin modele degişli gollanmadyr. Sargyt bermezden öň, aýnanyň takyklygyny, usul şertlerini, maksatly aralygy, geometriýany we alyjynyň kabul ediş ölçeglerini tassyklaň.
1. Nusga almadan öň anyk barlag soragyny kesgitläň
Birinji sorag näçe okalyş geçirmelidigi däl. Bu okalyşlaryň nämeleri habar bermelidigi: çydamlandyryş gurluşynyň gözden geçirilmegi, tapgyrlaýyn deňeşdirme, gelýän barlag, üýtgeşikligiň yzyndan gelýän barlag ýa-da alyjy tarapyndan kesgitlenen başga bir hil karary. Nusga almak meýilnamasyny kesgitlemezden ozal, aýna işlenişini, nusganyň kimligini, galyňlygyny, ýerleşýän ýerini we deňeşdirme ýa-da kabul ediş düzgünini ýazyň.
JF-1A aňsat işleýşi, kiçi ölçegi we göterip bolýanlygy bilen tapawutlanýar. Enjamyň agramy 0,6 kg. Bu häsiýetler, esasanam toparyň ölçeýiş işini hemişelik stansiýa gurmagyň ýerine nusgalara geçirmeli bolanda, meýilnamalaşdyrylan, gözegçilikli reýting barlagy üçin baha bermegiň manysyny döredýär. Olar alyjy üçin ýygylygy, kabul ediş netijesini ýa-da prosesiň netijesini kesgitlemeýär.
2. Saýlama söhbetdeşliginde egriligi saklaň
Tekiz we egri nusgalar bir saýlama ýagdaýy hökmünde kabul edilmeli däl. JF-1A şeýle hem egrilik radiusy 300 mm-den uly bolan aýnany ölçäp bilýär. Bu binagärlik-aýna talaby üçin peýdaly irki barlagy üpjün edýär: hakyky radiusy, elýeterli ölçeg ýerini we meýilleşdirilen nusga şertiniň usul ara alyp maslahatlaşmasyna gabat gelýändigini anyklaň.
Eger taslama başga bir egriligi, adatdan daşary geometriýany, üýtgedilen girişi ýa-da standart däl armatura talabyny öz içine alýan bolsa, ony teklip düzülmezden öň goýuň. Jeffoptics tehniki talaby gözden geçirenden soň, ýöriteleşdirilen enjam, programma üpjünçiligi, armatura, hasabat bermek ýa-da ulgam integrasiýa ýoluny bahalap biler; bu her bir konfigurasiýanyň mümkin boljakdygyna wada däl-de, bahalandyrma ýolydyr.
3. Peýdaly gözden geçiriş meýilnamasyny düzmek üçin aralygy we çözgüdi ulanyň
Görkezilen 15 ~ 400 MPa aralygy alyjynyň maksatly stres soragy bilen göz öňünde tutulmaly, umumy hil geçişi hökmünde kabul edilmeli däl. Çözgüt 3 MPa. Bu maglumatlar bilelikde topara okaýyş bilen birlikde nämeleriň ýazylyp alynmalydygyny we teklip edilýän deňeşdirmäniň öz usuly we kabul ediş binýady üçin manylydygyny ýa-da däldigini çözmäge kömek edýär.
Düzgünli barlag üçin nusganyň kimligini, işlenişini, ýerleşýän ýerini, operatoryny, barlagyň sebäbini we deňeşdirme düzgünini saklaň. Netije has gurluşly seljerme üçin goldaw berip biler; ol prosesiň mümkinçiligini, kadalaşdyryjy laýyklygy ýa-da hil meselesiniň sebäbini garaşsyz subut etmeýär.
4. RFQ-ny hakyky aýnanyň daşyndan guruň
Gowy sorag maglumatlary alyjynyň hil soragy bilen enjamyň iş akymynyň arasynda soňraky gabat gelmezligiň öňüni alýar. Aýna işlenişini, ölçeglerini, maksatly aralygyny, egriligini, nusga alynýan ýerini, häzirki usuly we barlagyň sebäbini iberiň. Wezipäniň laboratoriýa gözden geçirmesi, önümçilik nokadynyň barlagy, gelýän barlag ýa-da täze binagärlik-aýna taslamasydygyny goşuň.
JF-1A soragyna nämeleri goşmaly
- Termo berkidilen ýa-da gyzgynlyk bilen berkidilen aýnanyň düşündirişi we nusga ölçegleri
- Maksatly ýüzleý stres soragy, maksatly aralyk we alyjynyň kabul ediş esaslary
- Tekiz ýa-da egri ýagdaý, degişli ýerde radius we elýeterli ölçeg meýdany
- Häzirki barlag usuly, barlag ýygylygy, operatorlar we talap edilýän ýazgylar
- Mukdar, barmaly ýer, býujet aralygy, tertip we özleşdirilen çözgüt ara alyp maslahatlaşmak üçin islendik haýyş
Köp soralýan soraglar
JF-1A her bir arhitektura-aýna paneli üçin laýykmy?
Ýok. Baha bermezden öň bejergini, geometriýany, egriligini, nyşana aralygyny, usul şertlerini we kabul ediş esaslaryny tassyklaň.
Egrilik näme üçin tekseriş talabynda möhüm?
JF-1A şeýle hem egrilik radiusy 300 mm-den uly bolan aýnany ölçäp bilýär, şonuň üçin hakyky egrilik laýyklyk seljermesiniň bir bölegi bolmaly.
Ýörite nusga almak ýa-da enjamlaşdyrmak talaby ara alnyp maslahatlaşylyp bilnermi?
Hawa. Jeffoptics programmany gözden geçirenden soň, ýöriteleşdirilen enjam, programma üpjünçiligi, enjam, hasabat ýa-da ulgam integrasiýa ýoluny bahalap biler.
Ýerleşdirilen wagty: 2026-njy ýylyň 15-nji sentýabry
